MOD. POTENCIA "MOCOM 70"
100W

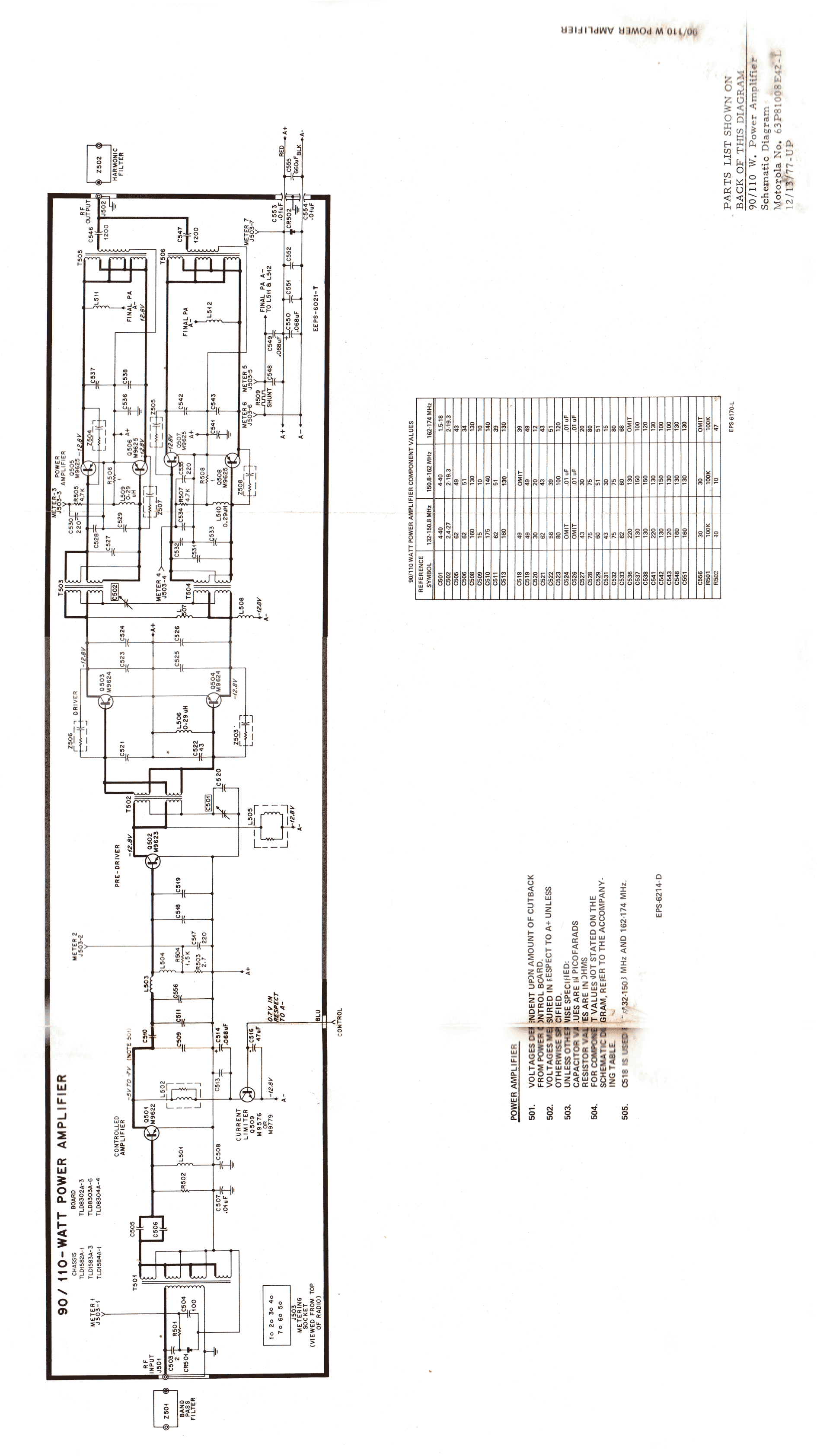

CIRCUITOS
AUXLIARES FILTRO DE ARMONICAS
A la salida de la etapa de potencia se debe conectar
el filtro de 2da. armónica, dado que es un amplificador no sintonizado
de banda ancha. Se trata de un filtro pasabajos. No hay referencia en
el manual de este.
POWER CONTROL BOARD
El equipo posee una plaqueta asociada al medidor
de ROE de la salida. Mediante un amplificador toma la señal, la amplifica
y actúa sobre los 0,7 v del transistor M 9576.
ADEMAS DE LA ETAPA DE SALIDA
SE ENTREGA (SIN CARGO) EL RESTO DEL EQUIPO CON SUS PLAQUETAS Y RESTO
DE COMPONENTES - A RECUPERAR- (CRISTALES COMPENSADOS, RELÉS DE
ANTENA, ETC.).

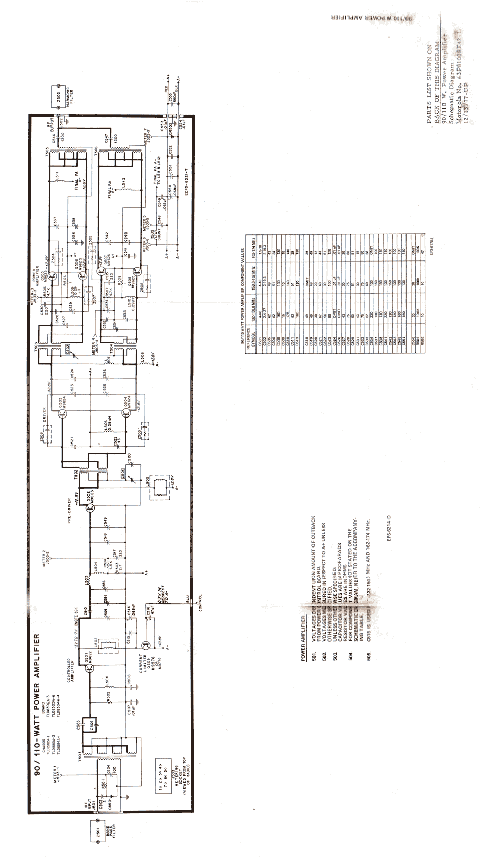

CIRCUITOS
